Airflow + nós virtuais no Kubernets, tudo o que um DS precisa! (parte 2: infraestrutura)

One pill makes you larger
And one pill makes you small

White Rabbit, Jefferson Airplane

Nessa segunda publicação vamos começar a colocar na mão na massa! A 1a coisa que devemos fazer é criar os componentes necessários para o deploy do Airflow e a utilização do nó virtual para permitir os escalonamento automático. A ideia geral é construir um cluster K8s pequeno que permita o deploy dos containers do Airflow e um nó virtual para onde serão mandados as tarefas pesadas de ETL e de modelagem.

Sobre Azure

Para quem não conhece (estava em alguma caverna nos últimos 5 anos), o Azure é a nuvem da Microsoft. Nela é possível provisionar de forma simples máquinas virtuais, clusters AKS, e muitas outras coisas. Para saber mais, só dar uma olhada no site deles, o que mais tem por lá é material de documentação para fazer qualquer coisa… menos café que parece que vai ser implementado no próximo ano.

Criação do cluster K8s

Bom para criar um cluster K8s deve-se ter uma conta no Azure e é recomendada a criação de um Resource Group (vou colocar os termos em inglês pq é mais fácil encontrar as documentações). No Resource Group é possível procurar por Kubernets Services e seguir para a implantação.

Serviço de Kubernets do Azure

Para iniciar a configuração é necessário colocar algumas informações básicas como o nome do cluster e o resource group, tem um negócio de “cluster present configuration” ele regula algumas configurações iniciais do cluster, mas no fim vamos mexer em todas… pode deixar como está. Região e zona de disponibilidade fica a critério do freguês, sobre a questão da zona, a sugestão é utilizar apenas uma se não for um sistema que tem que estar 24×7 ou mesmo em dev ainda (sai mais barato e o dinheiro anda bem caro). Sobre a versão do Kubernets, use a padrão a não ser que tenha um motivo muito bom para não fazer isso…

Configurações básicas do cluster… nada de muito emocionante na verdade



Agora vem algumas configurações um pouco mais interessantes… sobre o tipo de máquina que vamos utilizar para o cluster padrão será uma pequena 8Ram 2 Cores, ela servirá apenas para os containers de funcionamento do K8s, todos os demais containers vamos fazer o deploy em um node separado que vamos chamar de worker. Vamos desabilitar pelo mesmo motivo o escalonamento automático e setar o número de nós para 1.

Aqui salientando as configurações que restringem o número de nós que serão disponibilizados para os contêineres de sistema do K8s

Na segunda tela, vamos configurar o K8s para criar um outro grupo de instancias que vamos chamar de worker. Nessas instancias será feito o deploy dos containers do Airflow, RabbitMQ, Postgres e outros serviços que serão necessários, para isso basta clicar em “add node poll” e configurar o nó. Um ponto importante na configuração é habilitar os nós virtuais, sem isso o escalonamento automático para as tarefas no Airflow não será possível.

Configuração dos nós do cluster k8s. Vamos criar um grupo de nós em separado para fazer o deploy dos contêineres que não serão de sistema. Em destaque em vermelho o botão para a criação de um novo nó fora o padrão; em azul o nó após a criação; mais abaixo encontra-se a opção de “Enable virtual nodes” que deve ser marcada como verdadeira.

Sobre a configuração dos nó worker onde vamos fazer o deploy de todos os containers que não forem do sistema, não tem muito segredo. Existem apenas algumas configurações mais “pão-duro” que vale a pena habilitar, como impedir o escalonamento automático e reduzir o número de nós para 1 (estamos falando de um sistema de baixa requisição e não essencial… é um teste afinal!). Outra configuração importante é aumentar ao máximo o número total de pods que rodaram dentro de cada node, o número de pods não é um problema e sim o consumo de recursos: é possível fazer o deploy de 200 pods em uma máquina pequena desde que cada pod consuma pouco processamento e memória. Aqui vale gastar um pouco mais na máquina, afinal vai rodar bastante coisa nela.

Configuração básica para a criação de um grupo de nós adicional no K8s. Vale aumentar ao máximo o número de Pods por nó…

Uma coisa interessante de fazer é atribuir uma label para o grupo de nós, por exemplo “function: worker” ou coisa do tipo. Dessa forma é possível utilizar critérios de afinidade durante o deploy dos contêineres para direcioná-los para o nós worker e não atrapalhar o nó de processos do sistema.

Vale a pena colocar algum tipo de label no grupos de instancias, isso facilitará a associação de contêineres aos nós.

Na aba de rede, vale a pena habilitar a restrição de IPs para a conexão com a API do K8s. Conectar a API do K8s permite rodar inúmeros comandos que podem expor senhas, credenciais e dados… faz sentido guardar com segurança extra essa API. Ao habilitar essa opção, o usuário desenvolvedor só poderá logar no cluster a partir do IP estabelecido, mesmo a própria interface web deixa de funcinar para abas como workloads, services e outras informações mais detalhadas do cluster.

Habilitar a opção que restringe os IPs capazes de acessar a API do K8s é uma boa ideia para melhorar a segurança da aplicação.
Erro verificado ao tentar acessar as informações do cluster com restrição de IP com o IP errado.



Houve alguma atualização do Azure, parece que a restrição de IP não conversa mais com os nós virtuais… se não conseguir montar o nó virtual no cluster, remova a restrição de IP do cluster ou crie um novo sem a restrição.



Nessa parte é feita a integração do K8s com o registry e com o Log Analytics. Vale a pena habilitar os dois, um para poder utilizar imagens privadas, que vãos ser essenciais para a construção dos modelos e ETLs e para ter maior observabilidade.

Integração com o registry (vermelho) permite o uso de imagens privadas no AKS que está sendo criado; A integração com o Log Analytics torna mais fácil a observabilidade organizando os logs dos containers.

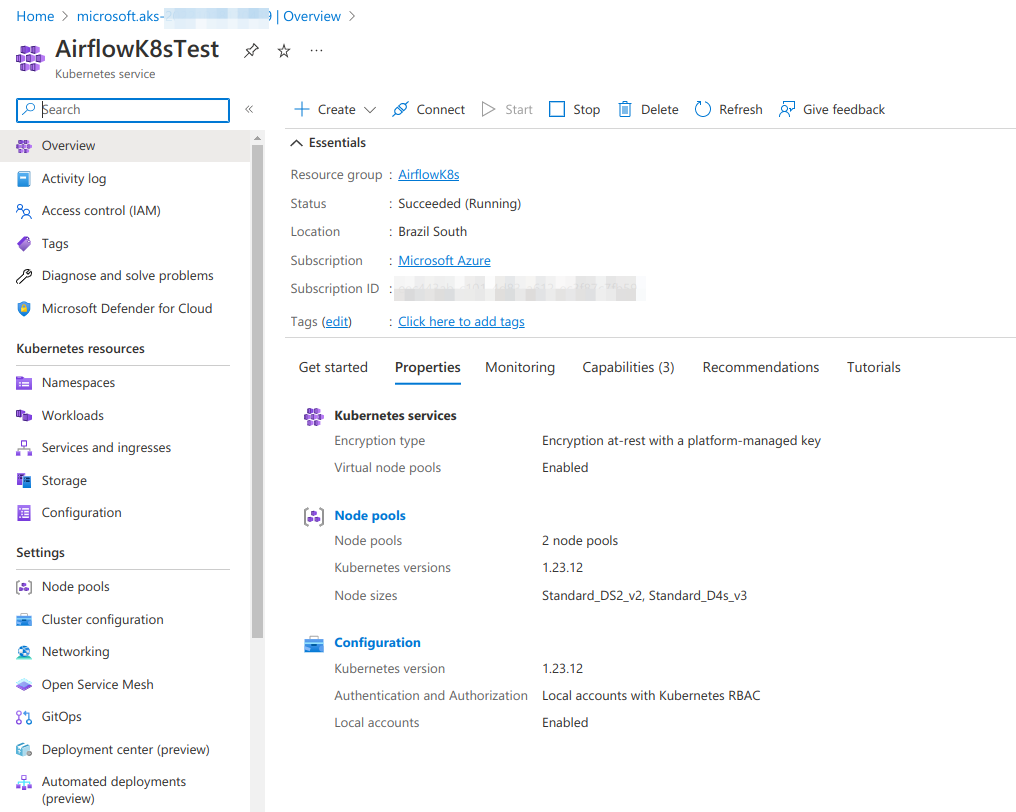

E voilà! Temos o nosso cluster K8s rodando e pronto para receber os nosso contêineres!

Nosso cluster K8s, running and kicking!

Criação do resto das coisas

Fora a criação do cluster, para o correto funcionamento do deploy é necessário disponibilizar discos para a persistência dos dados do Postgres e um IP estático para que seja utilizado no load balancer que irá expor o Airflow para a internet. Uma parte importante que vai facilitar bastante é criar os discos e outros elementos que serão utilizados pelo K8s dentro do resource group que foi criado junto com o AKS. No momento da criação do cluster o Azure automaticamente cria um novo resource group para conter os elementos que compõem o cluster AKS, como rede, máquinas que são utilizadas nos nós, load balancers, etc…

Mostrando os Resource Groups que foram criados para o test. O AirflowK8s contem o cluster e o MC_AirflowK8s_AirflowK8sTest_brazilsouth contem as coisas que compõem o cluster,
Resource no qual foi criado o cluster K8s.
Resource group que foi criado com o cluster K8s. É possível verificar que existe uma série de componentes que são do K8s, foram também criados os discos utilizados no deploy e o IP estático da API gateway nesse resource group para facilitar o K8s utilizar esses recursos

Para criar os discos e o IP estático isso é possível utilizar o próprio az cli e rodar isso no terminal:

###################################################
# Criação de um IP estático para servir o Airflow #
az network public-ip create \
  --resource-group MC_AirflowK8s_AirflowK8sTest_brazilsouth \
  --name api_gateway \
  --sku Standard \
  --allocation-method static
#############################################################
# Criação de discos para persistância dos dados do Postgres #
# Criando um disco para o Airflow
az disk create \
--resource-group MC_AirflowK8s_AirflowK8sTest_brazilsouth \
--name pumpwood--postgres--airflow \
--size-gb 20 \
--location brazilsouth \
--zone 1 \
--query id --output tsv

É necessário (não testei se com a integração do repositório no cluster não precisa…) também a criação de um secrets do K8s para conter as credenciais para baixar as imagens Docker do repositório. Para isso é necessário habilitar o usuário administrador para ser possível logar utilizando usuário e senha. Tem como dar o acesso ao repositório usando IAM… mas me perdi nos passos, de qualquer forma usando o IAM parece mais correto.

Opções de Access Keys no Azure Containers Registry  (ACR). Aqui foi habilitada a opção de Admin user para facilitar a conexão K8s com registry.

Após habilitar o login por usuário de admin, é necessário criar um secret do K8s. Isso pode ser feito através do kubectl com o código abaixo:

az account set --subscription [identificador da conta]
az aks get-credentials \
   --resource-group [nome do grupo de recurso com o K8s] \
   --name [nome do cluster]

# assumes ACR Admin Account is enabled
export ACR_NAME=airflowk8stest.azurecr.io
export ACR_UNAME='[Username do ACR]'
export ACR_PASSWD='[Um dos password do ACR]'

# Aqui estamos criando um namespace para separar o deploy do airflow
# do namespace default, se já existir vai dar um pau...
# mas sem problemas
kubectl create namespace airflow-test
kubectl config set-context --current --namespace=airflow-test

# Cria o secret para buscar as imagens no registry
kubectl create secret docker-registry dockercfg \
--docker-server=$ACR_NAME \
--docker-username=$ACR_UNAME \
--docker-password=$ACR_PASSWD \
--docker-email=ignorethis@email.com

Para utilizar o secret para baixar as imagens, é possível setar no deployment:

apiVersion : "apps/v1"
kind: Deployment
metadata:
name: simple-airflow--webserver
spec:
  replicas: 1
  selector:
    matchLabels:
      type: app
      endpoint: airflow
      function: webserver
  template:
    metadata:
      labels:
        type: app
        endpoint: airflow
        function: webserver
  spec:
    # Aqui passamos a instrução para o K8s utilizar
    # esse secret para baixar a imagem do registry
    imagePullSecrets:
    - name: dockercfg
    [...]

Próximos passos

Agora que temos todos os elementos necessários para fazer o deploy vamos seguir para colocar o Airflow no AKS. Nos vemos em breve!
